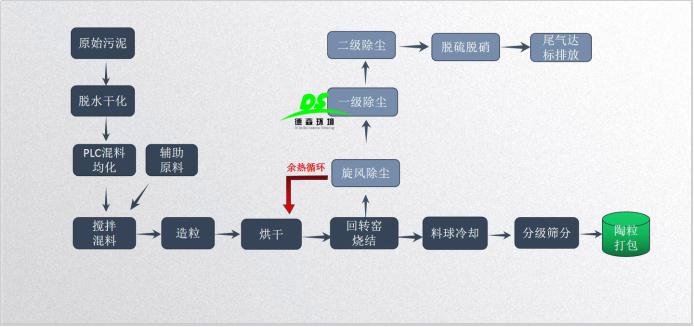

首先，陶粒的生料球对陶粒的烧成质量有较大的影响，要求其具有一定的强度和不变形的能力，这就要求原料有一定的塑性要求，原料的塑性取决于原料当中粘土矿物的含量(liang)，但污泥本身具有(you)(you)较(jiao)多(duo)的有(you)(you)机质(zhi)杂质(zhi)，经干(gan)化粉磨过(guo)后(hou)，有(you)(you)机质(zhi)杂质(zhi)作为瘠性(xing)料(liao)存在且破(po)坏粘(zhan)土(tu)类原(yuan)料(liao)-水(shui)之间的相互作用(yong)，造成原(yuan)料(liao)塑性(xing)急剧降低(di)，因而在原(yuan)料(liao)当中加(jia)入(ru)页岩即是为提供粘(zhan)土(tu)类矿物，有(you)(you)利(li)于胚料(liao)早期成型和(he)烧(shao)结所(suo)需塑性(xing)需求(qiu)，在这(zhei)过(guo)程(cheng)中需严格控制(zhi)好俩者(zhe)的掺入(ru)比例。

其次污泥由于(yu)其成(cheng)(cheng)分(fen)(fen)比较不(bu)稳定(ding)(ding)(ding)，且(qie)里面有(you)机杂质(zhi)(zhi)含量较多。不(bu)能(neng)稳定(ding)(ding)(ding)提供烧(shao)结(jie)陶(tao)(tao)(tao)粒所需(xu)一定(ding)(ding)(ding)量的(de)化学成(cheng)(cheng)分(fen)(fen)SiO2和(he)(he)Al2O3，而(er)(er)SiO2和(he)(he)Al2O3可(ke)(ke)(ke)在(zai)950℃-1050℃可(ke)(ke)(ke)形(xing)(xing)成(cheng)(cheng)熔(rong)融矿物(wu)，这(zhei)是陶(tao)(tao)(tao)粒形(xing)(xing)成(cheng)(cheng)强(qiang)度(du)(du)和(he)(he)结(jie)构的(de)主要物(wu)质(zhi)(zhi)基础，这(zhei)两种(zhong)化学成(cheng)(cheng)分(fen)(fen)的(de)缺失(shi)会(hui)造(zao)成(cheng)(cheng)烧(shao)结(jie)出(chu)(chu)的(de)陶(tao)(tao)(tao)粒达不(bu)到标准要求。经研究表明，增(zeng)加SiO2的(de)含量会(hui)让(rang)陶(tao)(tao)(tao)粒表面形(xing)(xing)成(cheng)(cheng)具有(you)瓷釉(you)光泽(ze)的(de)玻璃(li)质(zhi)(zhi)，且(qie)不(bu)易(yi)发生(sheng)(sheng)过(guo)火(huo)现象，还(hai)能(neng)避免陶(tao)(tao)(tao)粒烧(shao)制中出(chu)(chu)现团结(jie)，增(zeng)加适量的(de)Al2O3还(hai)能(neng)提高(gao)陶(tao)(tao)(tao)粒强(qiang)度(du)(du)。钙(gai)氧化物(wu)主要是指碳酸(suan)钙(gai)和(he)(he)氧化钙(gai)的(de)含量，碳酸(suan)钙(gai)在(zai)高(gao)温下(xia)可(ke)(ke)(ke)以(yi)分(fen)(fen)解产生(sheng)(sheng)气体起(qi)到烧(shao)胀作用，氧化钙(gai)作为碱(jian)土金(jin)属氧化物(wu)可(ke)(ke)(ke)以(yi)作为助熔(rong)剂，起(qi)到降低烧(shao)结(jie)温度(du)(du)的(de)效(xiao)果(guo)。但碱(jian)性(xing)物(wu)质(zhi)(zhi)的(de)引(yin)入也会(hui)有(you)一定(ding)(ding)(ding)的(de)负面效(xiao)果(guo)，烧(shao)结(jie)后试样较易(yi)出(chu)(chu)现泛碱(jian)和(he)(he)石灰爆(bao)裂现象。因而(er)(er)通(tong)过(guo)降低原(yuan)料粒度(du)(du)的(de)方法(fa)来(lai)调(diao)控(kong)石灰爆(bao)裂的(de)可(ke)(ke)(ke)能(neng)性(xing)，且(qie)通(tong)过(guo)增(zeng)加一定(ding)(ding)(ding)量的(de)助熔(rong)剂来(lai)实现较多液(ye)相的(de)生(sheng)(sheng)成(cheng)(cheng)，从而(er)(er)可(ke)(ke)(ke)以(yi)一定(ding)(ding)(ding)程度(du)(du)上抑制泛碱(jian)的(de)发生(sheng)(sheng)。

再次，原料体系中引入了一定掺量的钡渣，由于污泥烧结陶粒会生成一定量的二噁英和硫氧化物气体，钡渣的加入一方面是作为固化剂起到固化硫氧化物气体的作用，另一方面还能实现钡渣固体废弃物的无害化处理。

除(chu)此之外，在原(yuan)料(liao)体(ti)(ti)系(xi)中，加入一定量(liang)的(de)磷酸二氢铝(lv)主(zhu)要(yao)是作(zuo)为高(gao)温粘(zhan)结剂(ji)，在原(yuan)料(liao)胚料(liao)加工成(cheng)(cheng)(cheng)型(xing)过(guo)程(cheng)中，主(zhu)要(yao)是靠粘(zhan)土(tu)类(lei)矿物-水相(xiang)互作(zuo)用提(ti)供(gong)粘(zhan)结性，但随着温度(du)的(de)升高(gao)，原(yuan)料(liao)体(ti)(ti)系(xi)中的(de)自(zi)由(you)水随之蒸发(fa)，从而造成(cheng)(cheng)(cheng)成(cheng)(cheng)(cheng)型(xing)后的(de)原(yuan)料(liao)粘(zhan)结性能降低，磷酸二氢铝(lv)其(qi)在200℃-600℃温度(du)范围(wei)内(nei)会(hui)内(nei)部发(fa)生(sheng)(sheng)缩水聚(ju)合反应，生(sheng)(sheng)成(cheng)(cheng)(cheng)大分子聚(ju)合物，从而提(ti)高(gao)了烧结过(guo)程(cheng)中的(de)物料(liao)粘(zhan)结性能，并(bing)且还能在一定程(cheng)度(du)上能够(gou)保(bao)存(cun)住(zhu)胚料(liao)内(nei)部产生(sheng)(sheng)的(de)水蒸气和其(qi)他气体(ti)(ti)，为后期陶粒烧胀提(ti)供(gong)结构(gou)基础，同时(shi)防止(zhi)原(yuan)料(liao)胚料(liao)开裂(lie)而造成(cheng)(cheng)(cheng)陶粒质(zhi)量(liang)的(de)损伤(shang)。

最后，原料当(dang)中还加入了一定量的(de)硼(peng)砂(sha)，硼(peng)砂(sha)作为(wei)助熔剂加入可以扩大(da)陶粒的(de)烧结(jie)温度范围，同时增加烧结(jie)产(chan)生的(de)液相量，在(zai)一定程度上起到(dao)降低(di)烧结(jie)温度和防止泛霜的(de)作用。
